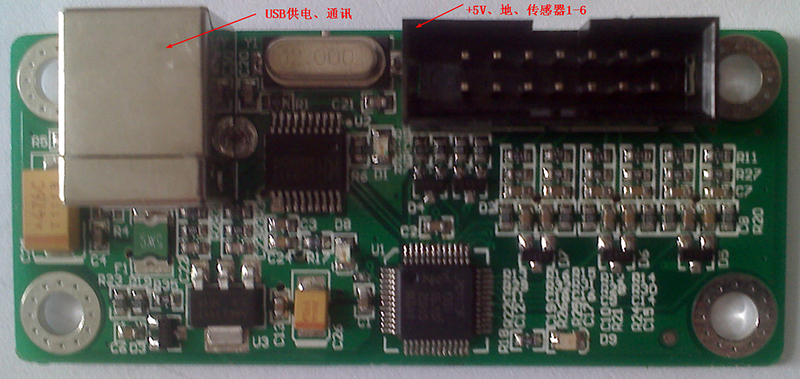

4D動感影院座椅信號采集板ACB100和ACB100B版本(2011年08月份開始生產，是與挖掘機模擬器主控板的共用硬件平臺版本：

　　l 采集板采用USB方式和主機通訊，但這種方式是偽USB方式，當采集板和主機連接后，主機會提示發現一個串口通訊設備，也就是說，雖然主控板和主機在底層上是USB通訊，但實際和模擬器軟件采用的還是串口方式通訊，并且不需刻意選擇帶有串口的電腦主板。

　　l 由于主控板可以從USB接口上獲取+5V電源，因此只需一根USB線，同時滿足供電和通訊;

　　l CPU采用NXP最新一代的ARM 32位Cortex-M0的內核處理器，調整為48pin的32bit ARM芯片，其具有集成度高、低功耗，(不含外部負載系統功耗小于0.2W)、功能強大、微型化、一體化、抗干擾能力強、可靠性極高等特點，帶有電源反接保護，輸入輸出過壓保護、過流保護、短路保護(對電源、對地)等保護措施;

　　l 大幅減小的尺寸并不減少功能，具有競爭力的價格，這無疑為客戶提高了產品競爭力;

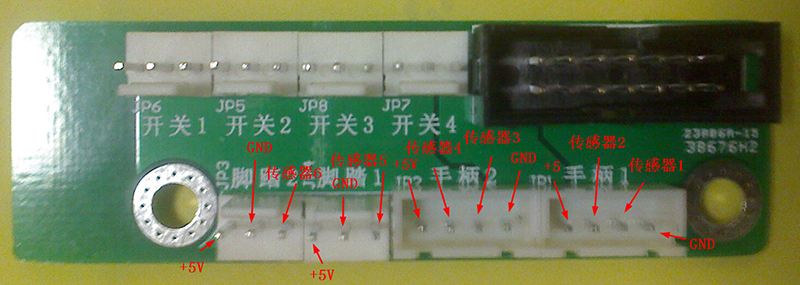

　　l 采用采集板和轉接板分開的方式，這樣降低了客戶的布線成本，并使布線變得更方便和整齊;使主控板的工藝性更好;便于生產加工、產品測試和后期維護;

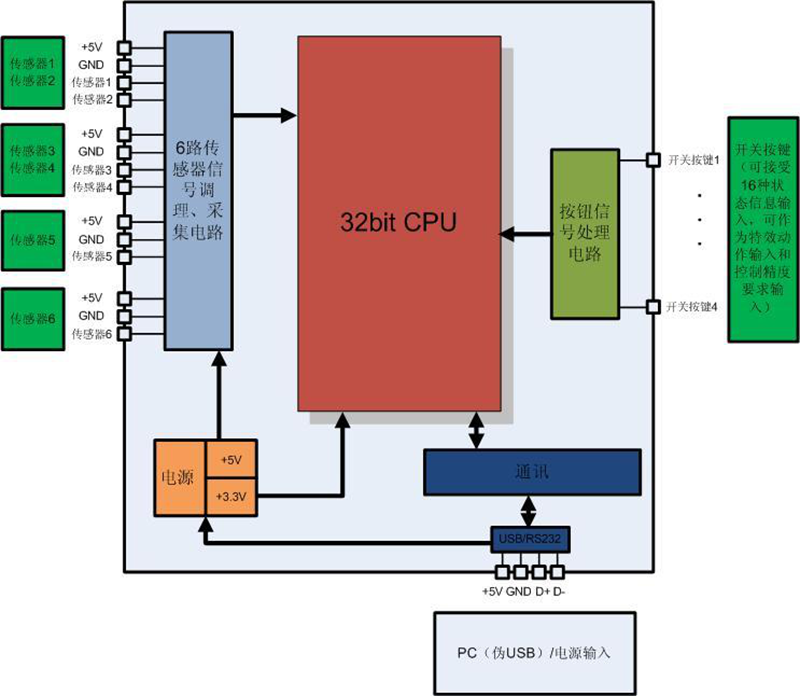

1.8.2 原理框圖

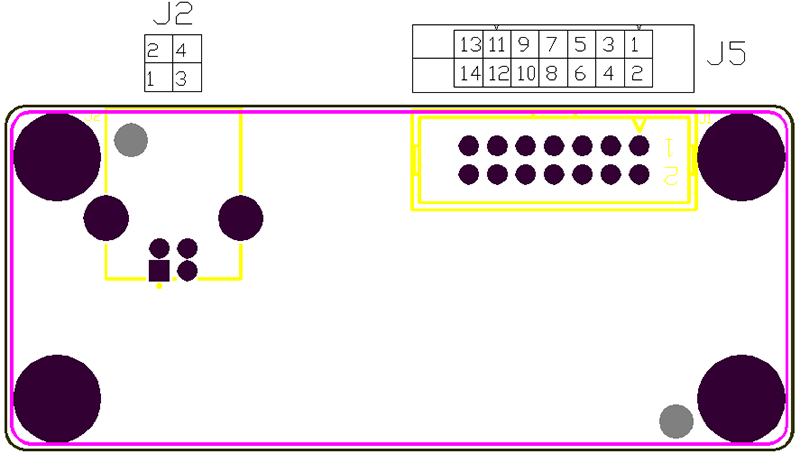

1.8.3 接插件布局和管腳定義
