電氣控制柜結合市面上主流的驅動器推薦的標準方案來制作，其在產品的對外干擾、自身EMC電磁兼容的可靠性上有了很大的優點。控制柜的主要部件有：帶漏電保護功能的斷路器、電磁接觸器、濾波器、輸出電抗器、低紋波導軌電源等部件。

　　同時在控制柜的面板上集成了4個控制按鈕和6個指示燈，分別是控制器開、控制器關、驅動器開、驅動器關按鈕。以及控制器工作指示LED、控制器停止指示LED、驅動器工作指示LED、驅動器停止指示LED、工作狀態LED和通訊狀態LED。

　　由于控制器和驅動器的電源可以獨立控制，對產品的安全性、可靠性以及在產品的調試、使用和維護時都有很大的便利。

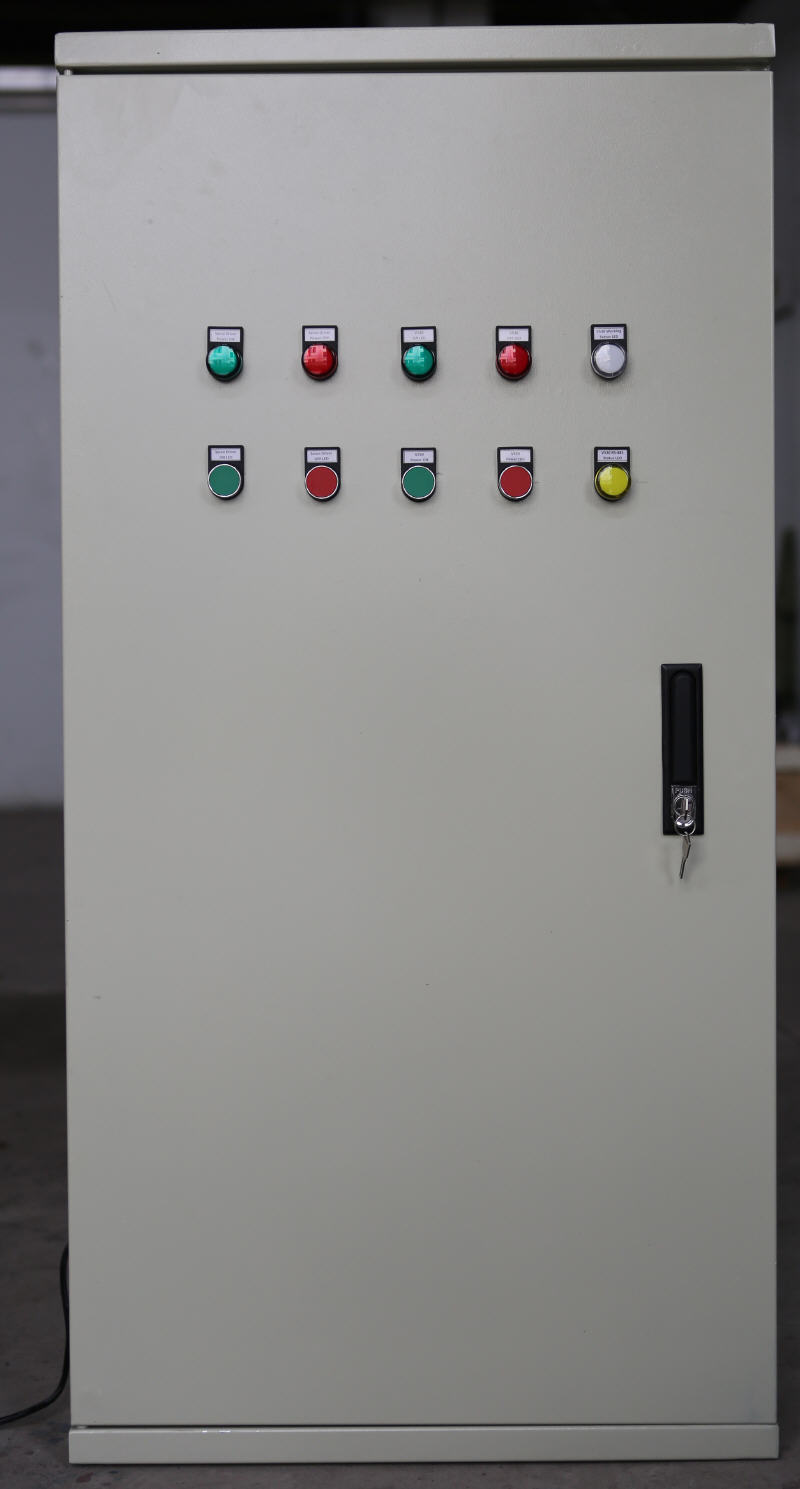

機柜圖片

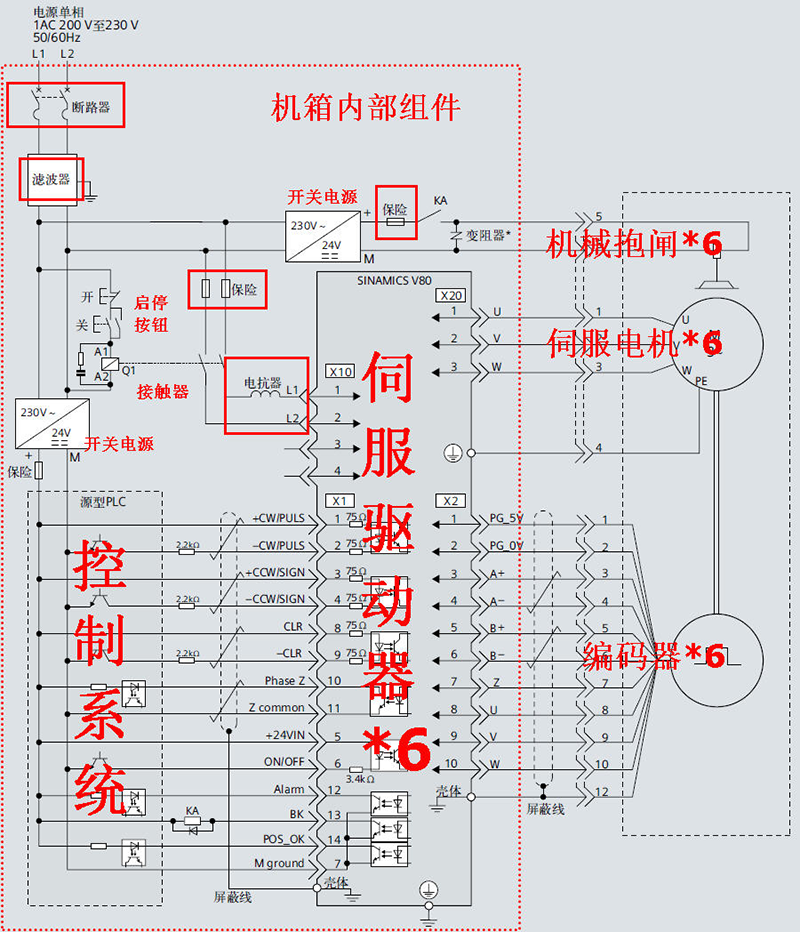

西門子推薦方案圖

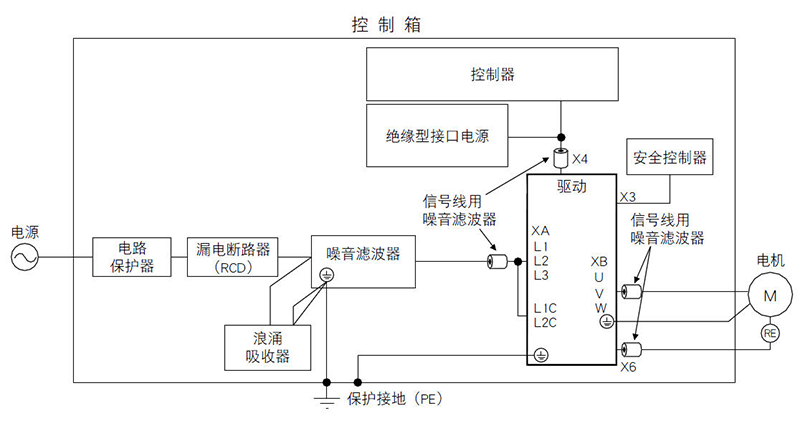

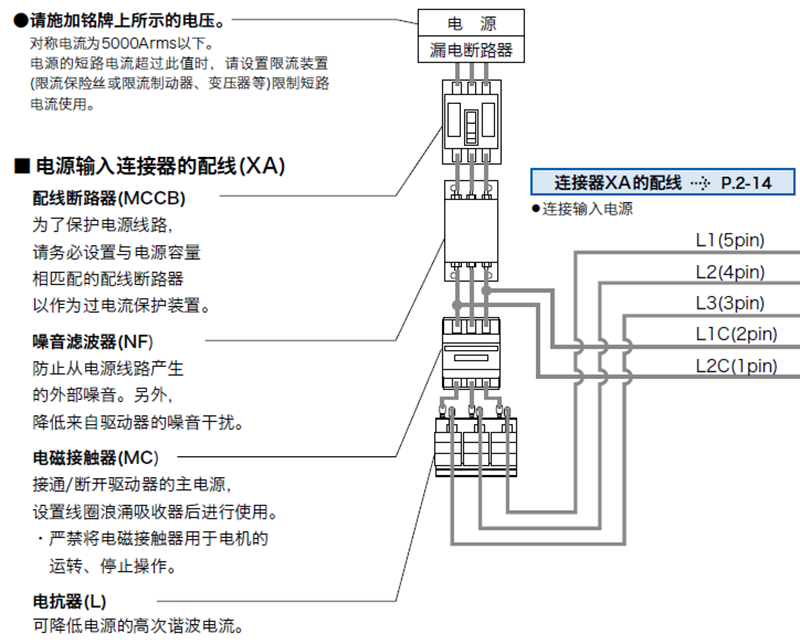

松下推薦方案圖

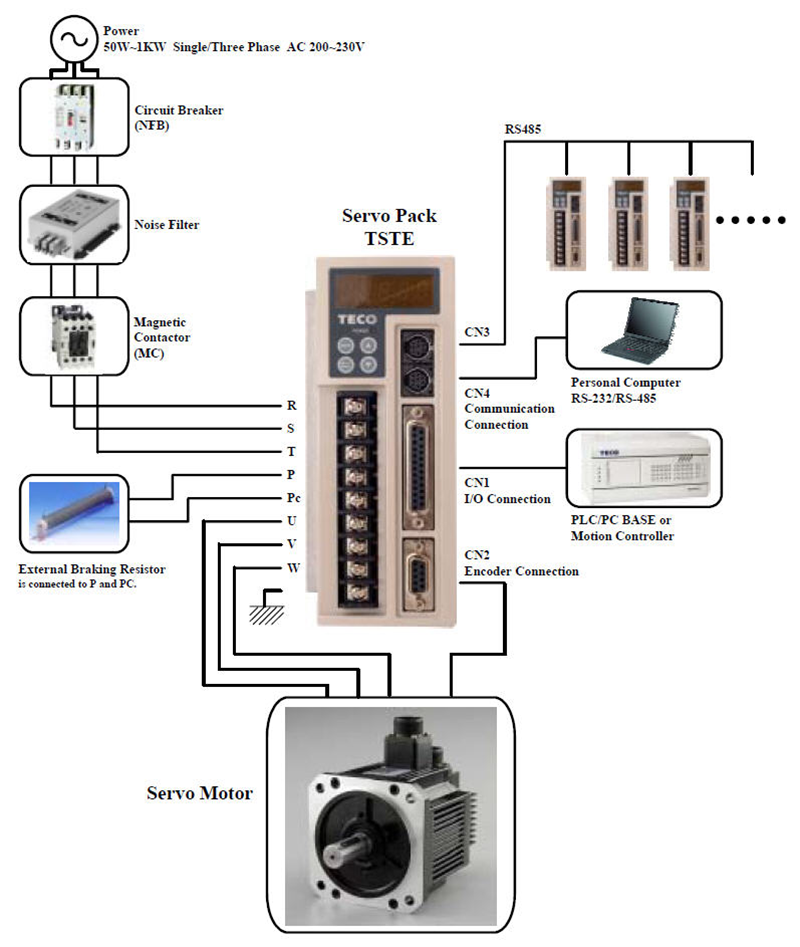

東元推薦方案圖
